Siderise CW-FS Yangın Durdurucu ve CW-CB Boşluk Bariyeri

Giydirme cephe ve mimari cephe sistemlerinde bölümlendirme için fabrika üretimi taş yünü pasif yangın çözümleri.

Çünkü Siderise, 50 yılı aşkın uzmanlığıyla yenilikçi yangın koruma ve akustik çözümler sunarak modern bina tasarımlarında güvenlik, performans ve dayanıklılık sağlar.

Siderise CW-FS Firestop and CW-CB Cavity Barrier

CW-FS Yangın Durdurucu ve CW-CB Boşluk Bariyeri

Giydirme cephe ve mimari cephe sistemlerinde bölme için fabrikada üretilmiş taş yünü pasif yangın koruma çözümleri.

Özellikle giydirme cepheler için geliştirilmiştir.

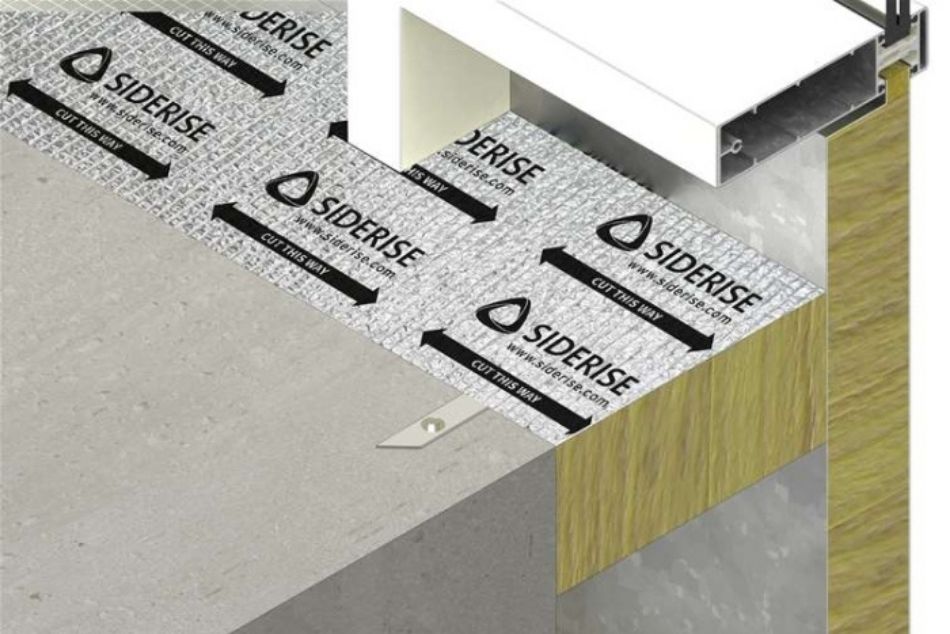

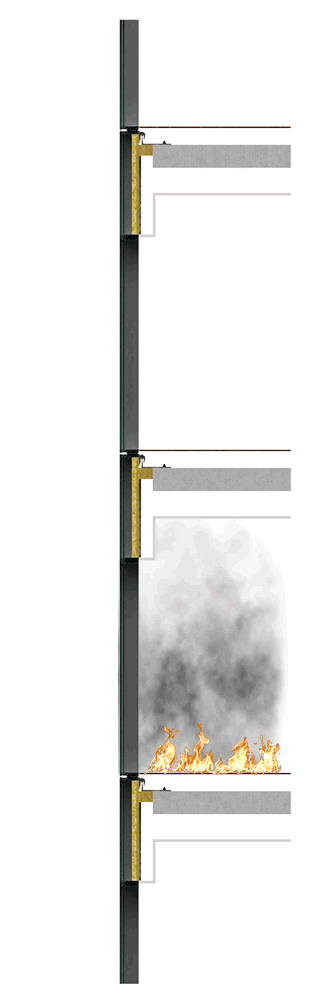

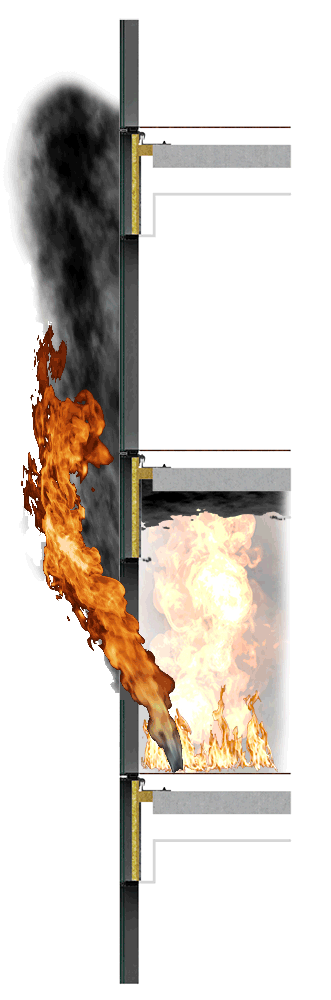

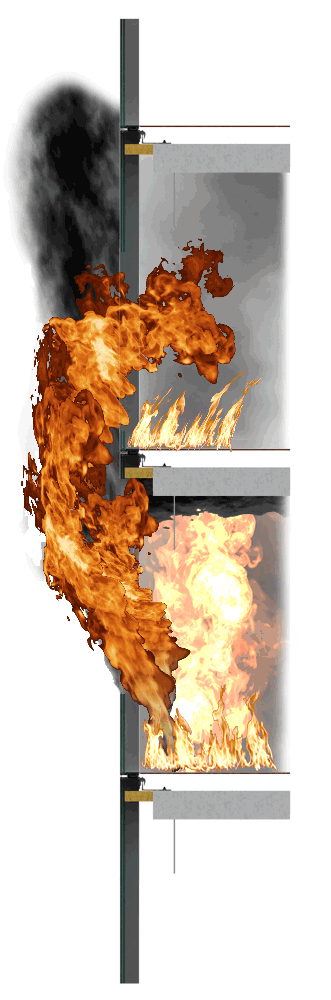

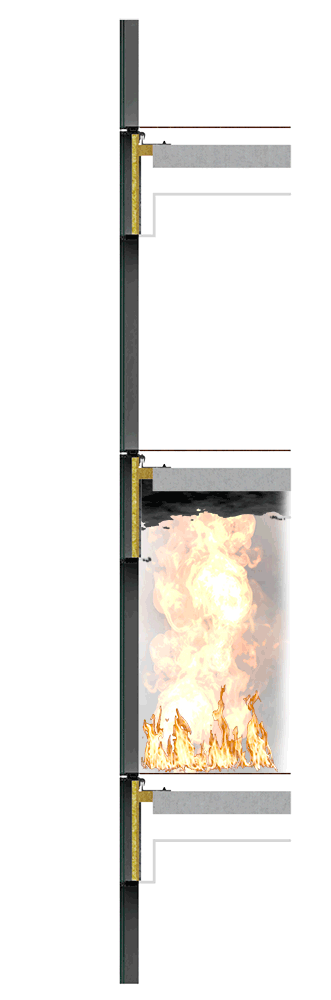

CW-FS Yangın Durdurucu ve CW-CB Boşluk Bariyeri, bölme katlar veya duvarlar ile dış cephe arasındaki boşlukları kapatarak duman ve alev hareketini engeller. Bu ürünler, dayanıklı ve dikey yönlendirilmiş taş yünü liflerden oluşan bir Lamella izolasyon çekirdeğine sahiptir ve fabrika kontrollü koşullarda yatay olarak sıkıştırılıp alüminyum folyo kaplamalarla sabitlenmiştir. Bu sayede bina hareketine ve cephe esnemesine uyum sağlayarak binanın ömrü boyunca sıkı bir sızdırmazlık sunar.

Ayrıca ön dökümlü beton kaplama ve mimari sandviç panel cephe sistemleriyle kullanılabilir. Farklı cephe malzemelerinin yükseklik boyunca değiştiği durumlarda, birden fazla yangın durdurucu ürün kullanımına gerek kalmadan kesintisiz bir döşeme kenarı bölme hattı oluşturulmasını sağlar.

Genel Bakış

Genel Bakış

Kapsamlı Test Edildi

CW-FS Yangın Durdurucu, CW Perimetre Bariyer Sistemlerimizin EN 1364-4, ASTM E2307 ve ASTM E2874 giydirme cephe yangın test standartlarına göre kapsamlı bir şekilde test edilmiş ana bileşenidir.

Yangına Dayanıklılık

CW-FS120 ve CW-FS180, sırasıyla 2 saat (E 120 / I 120) ve 3 saat (E 180 / I 180) yangına dayanıklılık sertifikalarına sahiptir. Daha fazla bilgi için ürün veri sayfalarına bakınız.

CCPI Doğrulanmış Durum

CW-CB30, CW-FS60, CW-FS120 ve CW-FS180 ürünlerimiz, Code for Construction Product Information (CCPI) doğrulanmış statüsüne sahiptir. Bu, bu ürünlerle ilgili yayımladığımız ürün bilgilerinin net, doğru, güncel, erişilebilir ve anlaşılır olduğunu ve yetkin kişiler tarafından kontrol edilip yönetildiğini garanti eder.

60 Yıllık Tasarım Ömrü

CW-FS Yangın Durdurucu’nun uzun vadeli dayanıklılığını doğrulamak için, en zorlu kategori olan EOTA TR 024 ‘Tip X’ hızlandırılmış yaşlandırma testine tabi tutulmuştur. Bu test, yağmur, UV ışınları, yüksek sıcaklıklar ve donma-çözülme döngüleri gibi koşulları simüle eder.

CE İşaretli ve ±%10 Hareket Kabiliyeti

CW-FS Yangın Durdurucu, CE işaretlemesi için gerekli olan Avrupa Teknik Değerlendirmelerini (ETA 21/0297) başarıyla geçmiştir. Bu süreç, EN 1364-4 standardına göre yangın testinden önce, gerçek dünya koşullarındaki cephe sapmalarını simüle etmek amacıyla hareket döngüsü testlerini içerir. Bu, yangın derecelendirmesi olmayan giydirme cephe sistemlerinde yangının kontrol altına alınması için en uygun ve sağlam test kanıtını sağlar.

Üçüncü Taraf Doğrulamalı Çevresel Ürün Beyanı (EPD)

CW-FS Yangın Durdurucu ve CW-CB Boşluk Bariyeri ürünlerinin çevresel etkileri, yaşam döngüsü değerlendirmesi (LCA) ile analiz edilmiştir. Bu analizler, EN 15804+A2:2019 ve ISO 14025 standartlarına uygun olarak hazırlanan ve üçüncü taraflarca doğrulanan Çevresel Ürün Beyanı (EPD) belgelerinde detaylandırılmıştır.

İndirilebilirler

İndirilebilirler

Teknik Veri Sayfası

Teknik Veri Sayfası
Download

Siderise Insulation Genel Bakış broşürü

Siderise Insulation Genel Bakış Broşürü
Download

Performans Beyanı

CW-FS Performans Beyanı
Download

Çevresel

HUB1301 – EPD HUB – CW-FS Çevresel Ürün Beyanı (EN 15804+A2 ve ISO 14025 / ISO 21930)
Download

Üçüncü Taraf Sertifikasyonu

Spec ID 55890 – Intertek US – Üçüncü Taraf Sertifikasyonu (EN 13501-1:2018)
Download
Spec ID 48629 – Intertek US – Üçüncü Taraf Sertifikasyonu (EN 1364-4 ve ASTM E2307)
Download
Spec ID 48629 – Intertek US – Üçüncü Taraf Sertifikasyonu (EN 1364-4 ve ASTM E2307) Listeleme Raporu
Download
TBW06000993 – CW-FS120, CW-SI75, CW-FB (ASTM E2874-19)
Download
TBW0600994 – CW-FS120, CW-SI75, CW-FB (ASTM E2307-20)
Download
TBW0600957 – CW-FS120, CW-SI75 & CW-FB (ASTM E2307-20)
Download
CW-S-2078 – UL – Üçüncü Taraf Sertifikası (ASTM-E2307)
Download
Spec ID 66975 – Intertek UK – Üçüncü Taraf Sertifikasyonu (EN 13501-1:2018)
Download
IFCC 1763 – IFC Sertifikasyonu – Üçüncü Taraf Sertifikasyonu (EN 1366-4)
Download
ICCPDBC00003 – Intertek Çin – Üçüncü Taraf Sertifikasyonu – (GB 23864-2009)
Download
ETA-21/0297 – ETA Danmark – Avrupa Teknik Değerlendirmesi
Download

Kurulum Kılavuzları

CW Kurulum Talimatları
Download
CW-FB Kurulum Talimatları – Ek
Download
CW-FB Talimat Talimatları – Tam Spandrel
Download

Malzeme Veri Sayfası

Malzeme Veri Sayfası
Download

CW'den Betona / Prefabrik Panele

SSD1999-B – Prefabrik Panele CW yatay levha üstü, Panel Derzleri CW ile işlendi
Download
SSD1946-B – CW dikey blok duvar prekast panele, ters sabitlemeler
Download
SSD1945-C – Blok duvardan prekast panele CW dikey A1 Yalıtım
Download
SSD1944-B – CW yatay levha üstü, levha yüzü cephe braketi – Prefabrik Panel, Ters Bağlantılar
Download
SSD1943-B – CW horizontal top of slab, Blade Columns – Precast Panel
Download
SSD 1942-CCW levhanın üstü, Taş Yünü Yalıtımlı Askı Sabitleme
Download
SSD1941-B – CW yatay levha üstü, Kaplama Kısıtlaması – Prefabrik Panel
Download
SSD1940-B – CW horizontal top of slab, Hanging Fixing – Precast Panel
Download
SSD1939-B – CW horizontal top of slab to Precast Panel, Panel Joints
Download
SSD1938-B – CW vertical blockwork wall to Precast Panel
Download
SSD1937-B – CW horizontal top of slab, slab face façade bracket – Precast Panel
Download

CW Camlama / Spandrel Panel

SSD2013-A – CW-FB kullanan CW-FS Tek Transom
Download
SSD-2004-B – CW-SI Yalıtımlı Siderise CW-FS
Download
SSD2003-B – Kompozit Panele Yatay CW-FS, Saplama Detayı
Download
SSD2001-B – Levhanın yatay üst kısmından panjurlu panele CW-FS
Download
SSD2000-B – CW-FS yatay levha üst kısmı kapsüllenmiş panele
Download
SSD1987-B – CW yatay levha üstü, CW-FB Birleştirilmiş Spandrel Panel
Download
SSD1986-C – CW-FB Korumalı Spandrel ile levhanın CW tabanı
Download
SSD1968-B – CW Tekli Transom Spandrel Paneli
Download
SSD1966-C – CW yatay levha üstü ve CW-FB’den Birleştirilmiş Perde Duvara (EN 1364-4)
Download
SSD1949-C – CW Yatay, gömme CW-FB korumalı (EN 1364-4)
Download

SSD1829-D – CW yatay levha üstü, levha üstü cephe braketi – Spandrel Panel ve A1 Yalıtım
Download
SSD1805-B – CW yatay levha üstü, levha üstü cephe braketi – CP Levha ile camlama
Download
SSD1321-B – CW horizontal top of slab, Spandrel Panel, CW-AB Acoustic Barrier, CVB/C Acoustic Void Barriers
Download
SSD0826-B – CW yatay levha üstü, camlama, CW-AB Akustik Bariyer
Download
SSD0121-C – CW döşeme üstü, döşeme üstü cephe braketi – Korumalı Spandrel (CW-FB)(EN 1364-4)
Download
SSD0073-D – CW yatay levha üstü, levha üstü cephe braketi – Nexus Fusion
Download
SSD0045-D – CW dikey, blok duvardan Spandrel Panele
Download
SSD0025-C – CW yatay levha üstü, levha üstü cephe braketi – Spandrel Panel
Download
SSD0023-B – Bölme duvarından tek dikmeye kadar CW-FS dikey
Download

Teknik Bilgiler

Teknik Bilgiler

Uygulama

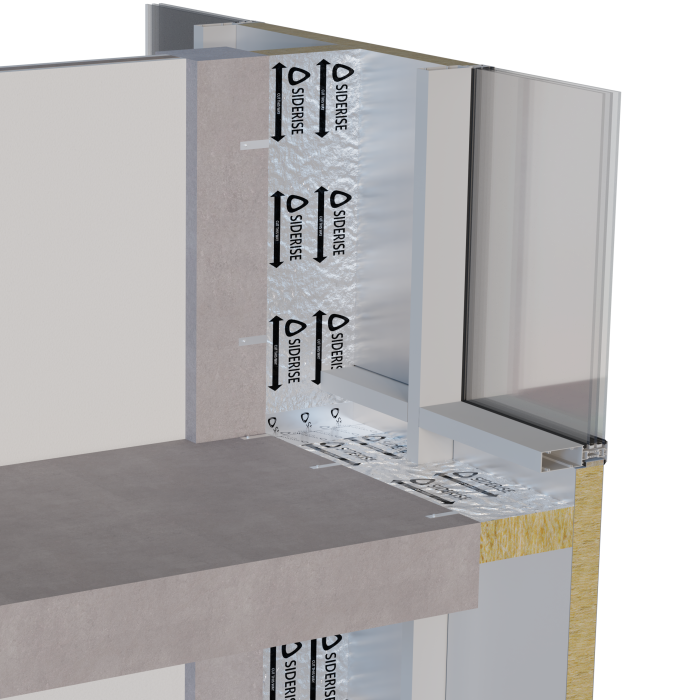

Siderise CW-FS çevre bariyer ve yangın durdurucu sistemleri, tüm giydirme cephe uygulamalarında yangın durdurucu ve akustik bariyer ihtiyaçlarına yönelik geniş bir çözüm yelpazesi sunar. CW sistemleri ayrıca duman ve sıcak gazların geçişini engeller. CW sistemleri, önceden döküm beton kaplama ve mimari kaplama panelleri gibi su geçirmez cephe sistemleri ile birlikte yangın durdurucu ve boşluk bariyeri uygulamalarında da kullanılabilir.

CW sisteminin birincil işlevi, bölme katları veya duvarlar ile dış giydirme cephe arasındaki boşluğu yatay ve dikey olarak kapatarak yangına dayanıklılık sürekliliğini sağlamaktır.

Kurulumu basit ve hızlı olmasının yanı sıra CW sistemlerinin benzersiz ürün yapısı, bina ömrü boyunca hareketleri karşılayabilme yeteneği de sunar.

Ürün Açıklaması

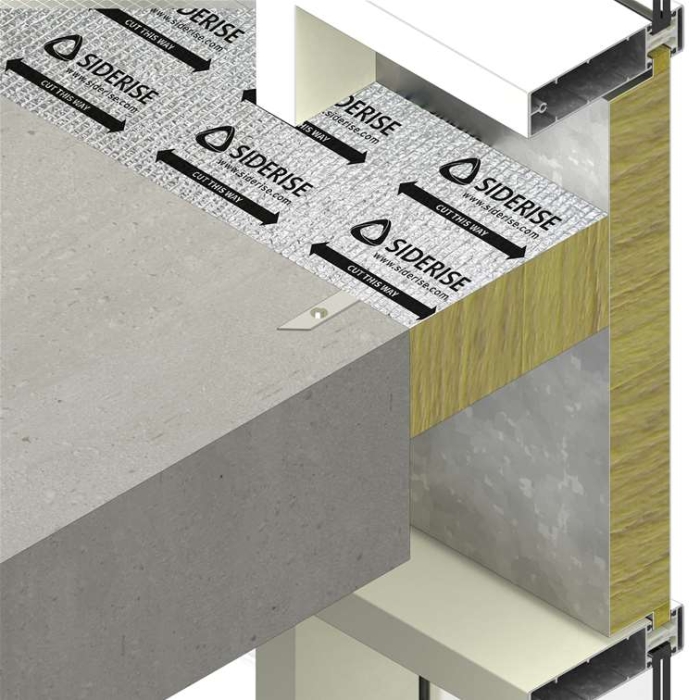

Siderise CW sistemleri, dayanıklı yanal sıkıştırma sağlayan benzersiz bir yöntemle üretilmektedir. Bu özellik, gerekli sıkı uyumu sağlayarak ürünün yangın bütünlüğünü artırırken montajı kolaylaştırır.

Ürün yelpazesi boyunca, malzemeler önceden sıkıştırılmış, yanmaz taş yünü çekirdekten oluşan tek parça bir ürün olarak tasarlanmıştır. Ürünler ayrıca genel olarak EN 13501-1 standardına göre A1 sınıfı bir derecelendirme sağlayan entegre alüminyum folyo kaplamalara sahiptir.

Sistemler, 30 dakikadan 3 saate kadar test edilmiş yangına dayanıklılık seçenekleri sunabilir (yalnızca EN 1364-4’e göre 3 saat) ve 600 mm’ye kadar boşluk genişliklerini karşılayabilir (yalnızca EN 1366-4’e göre 600 mm boşluklar). Duman ve yangının geçişine karşı etkili bir sızdırmazlık sağlamakla birlikte, ürünler akustik olarak da ses emici özellik taşır.

Standart Sistemler

Malzemeler, belirtilen bir boşluk boyutuna uygun şekilde önceden kesilmiş birimler olarak veya sahada kesim için levha formunda temin edilebilir.

Standart levha ürünleri 1200 x 1200 mm boyutlarında sağlanır ve bu durum, gerçek boşluk boyutunun bilinmediği veya önemli ölçüde değişiklik gösterdiği durumlarda faydalı olabilir. Lütfen, levha formunda sipariş edildiğinde, gerekli bağlantı braketlerinin ayrı olarak satın alınması gerektiğini unutmayın.

Boşluğun boyutuna sıkı bir sıkıştırmalı uyum sağlamak için 1 mm artışlarla genişlikte önceden kesilmiş şeritler mevcuttur – Uyum tipi için lütfen Tablo 2-4’e bakınız. Her önceden kesilmiş CW birimi, sistemin bir parçası olarak uygun bağlantı braketleriyle birlikte sağlanır.

Standart bağlantı braketleri, sahada katlanmak üzere düz formda galvanizli yumuşak çelikten üretilmiştir. Braketler ayrıca paslanmaz çelik olarak da temin edilebilir.

Tüm delik pozisyonları, değişen saha koşullarına uyacak şekilde delinir. Boşluk boyutuna göre farklı boyutlarda braketler mevcuttur – lütfen Tablo 2-4’e bakınız.

Tüm bağlantı braketleri, uygun yanmaz sabitleyicilerle alt yapıya mekanik olarak sabitlenmelidir.

Yangın Performansı

Yangına Tepki

Siderise CW-FS çevresel bariyerleri ve yangın durdurucuları, Intertek tarafından üçüncü taraf sertifikasına sahiptir ve EN 13501-1:2018’e göre A1 olarak sınıflandırılmıştır. Daha fazla bilgi için aşağıdaki tabloyu inceleyebilirsiniz.

Tablo 1: Yangına Tepki Performansı
Özellikler	Değer
Sınıflandırma	A1 (EN 13501-1’e göre)
Sertifika No.	WHI-09/02-22-000001-03 (UK) WHI20-32944302 (US)
Kalınlık Aralığı	50-175mm*
Alt Tabanlar	Alçıpan veya diğer A1 ya da A2-s1, d0 sınıfı alt tabanlara mekanik olarak sabitlenmiştir
Ek Yerleri	Ek yerli veya ek yersiz

Yangına Dayanıklılık

Siderise CW-FS sistemleri hem EN 1364-4 hem de EN 1366-4’e göre test edilmiştir. CW-FS çevresel bariyer ve yangın durdurucuları, aşağıdaki tabloların ayrıntılı olarak gösterdiği şekilde bütünlük (E) ve yalıtım (I) gereksinimlerini karşılamaktadır.

Tablo 2: EN 1364-4’e Göre Yangına Dayanım (Giydirme Cepheler için Yatay Yönlendirme)
Ürün Referansı	Boşluk Genişliği (mm)	Kalınlık (mm)	Sıkıştırma (min.)	Bütünlük (Dakika)	Yalıtım (Dakika)	Ürün Uzunluğu (mm)	Braket Gerekliliği	Üçüncü Taraf Sertifikası
CW-FS120	20 – 50	120	+10%	120	120	1200	2 adet B65/110, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301
CW-FS180	20 – 50	150	+10%	180	180	1200	2 adet B65/110, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301
CW-FS120	51 – 150	120	+10%	120	120	1200	2 adet B65/110, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301
CW-FS180	51 – 150	150	+10%	180	180	1200	2 adet B65/110, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301
CW-FS120	151 – 250	120	+10%	120	120	1200	2 adet B195, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301
CW-FS180	151 – 250	150	+10%	180	180	1200	2 adet B195, 600mm aralıklarla	Certifire CF 563, Intertek WHI19032944301

EN 1364-4 testi, yatay düzlemde perde duvarlarla yapılan yangın durdurucu testleri için birincil uyumluluk yöntemidir. CW-FB, CW-FS Yangın Durdurucu’nun performansını artırmak için kullanılabilir.

Tablo 3: EN 1366-4’e Göre Yangına Dayanım (Perdesiz Duvarlar İçin Yatay Yönlendirme)
Ürün Referansı	Boşluk Genişliği (mm)	Kalınlık (mm)	Sıkıştırma (min.)	Bütünlük (Dakika)	Yalıtım (Dakika)	Ürün Uzunluğu (mm)	Braket Gerekliliği	Üçüncü Taraf Sertifikası
CW-CB30	20 – 50	75	+10%	60	30	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	20 – 50	90	+10%	90	60	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	20 – 50	120	+10%	120	120	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	51 – 150	75	+10%	60	30	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	51 – 150	90	+10%	90	60	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	51 – 150	120	+10%	120	120	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	151 – 250	75	+10%	60	30	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	151 – 250	90	+10%	90	60	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	151 – 250	120	+10%	120	120	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	251 – 300	75	+10%	60	30	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	251 – 300	90	+10%	90	60	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	251 – 300	120	+10%	120	120	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	301 – 350	75	+10%	60	30	1200	2 adet B355, 600mm aralıklarla	IFCC 1763
CW-FS120	301 – 350	120	+10%	120	120	1200	2 adet B355, 600mm aralıklarla	IFCC 1763
CW-FS60-X	301 – 600	120	+20mm	60	60	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763

CW-FS ve CW-FB kombinasyonu, cephe sistemlerinde artırılmış yangına dayanıklılık sağlar.

Tablo 4: EN 1366-4’e Göre Yangına Dayanım (Dikey Yönlendirme)
Ürün Referansı	Boşluk Genişliği (mm)	Kalınlık (mm)	Sıkıştırma (min.)	Bütünlük (Dakika)	Yalıtım (Dakika)	Ürün Uzunluğu (mm)	Braket Gerekliliği	Üçüncü Taraf Sertifikası
CW-CB30	20 – 50	75	+10%	90	30	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	20 – 50	90	+10%	90	60	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	20 – 50	120	+10%	120	120	1200	Yok	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	51 – 150	75	+10%	90	30	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	51 – 150	90	+10%	90	60	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	51 – 150	120	+10%	120	120	1200	2 adet B65/110, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	151 – 240	75	+10%	90	30	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	151 – 240	90	+10%	90	60	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	151 – 240	120	+10%	120	120	1200	2 adet B195, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	241 – 300	75	+10%	90	30	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	241 – 300	90	+10%	90	60	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	241 – 300	120	+10%	120	120	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-CB30	301 – 450	75	+10%	90	30	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60	301 – 450	90	+10%	90	60	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS120	301 – 450	120	+10%	120	120	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763
CW-FS60-X	451 – 600	120	+20mm	60	60	1200	2 adet B355, 600mm aralıklarla	Certifire ‘CF 563’ & IFCC 1763

Esnek bir duvarın (ör. çelik konstrüksiyon bölmeler) sonuna dikey yangın durdurucu uygulamalar için, uygun ürün seçimi ve uygulama konusunda bilgi almak üzere lütfen info@nextandco.eu adresine danışın.

Tüm sabitleme braketleri yapıya mekanik olarak sabitlenmelidir. Lütfen kurulum talimatlarına bakın.

Kurulum sıkıştırması ile ilgili olarak cephe sapması dikkate alınmalıdır. Daha fazla bilgi için lütfen ‘Hareket Karakteristikleri’ bölümüne bakın.

CW serisi, mekanik bağlantı ve braketler olmaksızın 20-50 mm dar boşluk genişliklerinde EN 1366-4’e genel uygunluk çerçevesinde test edilmiş olsa da, bazı denetim otoritelerinin mekanik bağlantı gerektirebileceğini not ediyoruz. Kurulumdan önce projenin denetim otoriteleriyle iletişime geçerek tüm gereksinimlerin karşılandığından emin olmanızı öneririz.

Akustik Performans

Additionally, the CW-FS range of barriers are acoustically absorptive.

Furthermore, the foil facings and the additional sealing of joints with Siderise foil tape all serve to provide improved airtightness.

Sound reduction between floors

The installation of the CW systems within an external curtain wall cavity can increase the floor-to-floor attenuation.

The acoustic flanking performance of a curtain wall detail will depend on the specifics of the construction. When incorporated between mass lines that close the slab-edge void, such as the Siderise AB10 overlay and CVB/C-10 cavity barrier, the CW-FS range can provide an absorptive layer which can increase the overall acoustic performance of the detail.

Table 5 confirms the laboratory tested values for Weighted Sound Reduction Index (dB Rw) in accordance with BS EN ISO 140-3: 1995, BS 2750 Pt 3: 1995.

Table 5: CW Acoustic Performance – Weighted Sound Reduction Index
Product Type	Thickness (mm)	Rw (dB)
CW-CB30	75	21
CW-FS60	90	22
CW-FS120	120	25

Siderise offers a range of complementary acoustic mass overlay materials which can further enhance the overall acoustic performance of the construction.

The Siderise AB10 is a flexible acoustic membrane for use as a mass-barrier above Siderise CW-FS fire stops in curtain walls. Using this acoustic upgrade offers an improvement to the acoustic performance of the firestop. Incorporating mass barriers such as the Siderise AB10 into slab-edge details can assist with controlling floor-to-floor sound transmission.

Siderise AB10 is quick to install and is suitable for use in all curtain walls. The product is thin, flexible, and is designed to accommodate façade movement, unlike traditional mass-barrier materials such as steel or plasterboard.

As the AB10 is sold as an acoustic upgrade for our CW-FS firestops, we have not tested its standalone performance. However, for the purposes of assessment by project acoustic consultants, the Weighted Sound Reduction index (dB Rw) of the mass barrier layer alone is presented below (Table 6).

Table 6: AB Acoustic Performance – Weighted Sound Reduction Index
Product Type	Product Surface Mass (kg/m2)	Rw (dB)
AB10	10	28

Table 7: CW-FS, CW-AB and CVB/C Acoustic Performance
Product Type	21 – 30dB Rw	21 – 30dB Rw + Ctr	36 – 50dB Rw	36 – 50dB Rw + Ctr	50dB Rw	50dB Rw + Ctr
CW-FS60	23	21	N/A	N/A	N/A	N/A
CW-FS120	25	23	N/A	N/A	N/A	N/A
CW-FS120 + AB10 Overlay	37	32	N/A	N/A	N/A	N/A
CW-FS120 + AB10 Overlay + CVB/C10 below	51	45	N/A	N/A	N/A	N/A
CW-FS120 + 2mm Steel Plate Overlay + CVB/C10/75 below	53	45	N/A	N/A	N/A	N/A

The table above illustrates typical acoustic performance of CW-FS, CW-AB and CVB/C products when used in an arrangement. Please see our website for individual product information and standard details. Please note that the values presented in the above table refer to the standalone performance of Siderise products only. For full system performance requirements given as a DnT,w or Dn,f,w value, Contact our façades technical team at technical.services@siderise.com for performance guidance.

Isıl Performans

Isı iletkenliği: λ = 0,038 W/m.K +/-%5 (folyodan folyoya test edilmiştir) EN 12667: 2001’e göre

Teknik Özellikler

Siderise Giydirme Cepheler ve Su Geçirmez Cephe Sistemleri İçin Çevresel Bariyerler ve Yangın Durdurucular

Tablo 8: Ürün Özellikleri
Özellikler	Değer
Tedarik Şekli	Levhalar: 1200mm x 1200mm (İngiltere ve AB); 1200mm x 1100mm (Diğer Bölgeler): Kalınlık, sınıflandırmaya göre belirtilmiştir Önceden kesilmiş şeritler: 1200mm x (boşluk genişliği + sıkıştırma) x kalınlık, lütfen tablolar 2-4’ü inceleyin
Renk	Katı, yeşil-kahverengi açık kenarlar ve üst-alt yüzeylerde gümüş alüminyum kaplama
Kaplama	Alüminyum Folyo
Yoğunluk	Nominal 75 kg/m3
Isıl İletkenlik	λ = 0.038 W/m.K ±%5 (folyo ile test edilmiştir) EN 12667: 2001’e göre
Boşluk Genişliği	20mm ila 600mm Lütfen tablolar 2-4’ü inceleyin
Mantar Direnci	ASTM C1338-19’a göre test edildiğinde 28 gün sonunda mantar büyümesi gözlemlenmedi
Su Buharı Emme	Ağırlıkça <%5 (folyo kaplama çıkarılmış haliyle) ASTM C1104-19’a göre. Bu, ASTM C C665-17’nin ‘Hafif Çerçeve Yapılar ve Üretim Konutları İçin Mineral Lif Battaniye Yalıtımı’ standart şartnamesini karşılar, madde 7.5
Yangına Tepki	EN 13501-1: Sınıf ‘A1’
Yangına Dayanıklılık	30 ila 180 dakika, lütfen tablolar 2-4’ü inceleyin

Tablo 9: Fiziksel Özellikler
Özellikler	Değer
Üretici ve Ürün Adı	Siderise CW-FS
Ürün Tipi	Giydirme Cepheler İçin Çevresel Bariyerler ve Yangın Durdurucular
Kod/Model/Referans/SKU	CW-FS
Açıklama	‘Ürün Açıklaması’ bölümüne bakınız
Uygulama/Kullanım	‘Uygulama’ bölümüne bakınız
Malzeme	Malzeme Veri Sayfası bölüm 3’e bakınız
Ağırlık	Önceden kesilmiş şeritler – Maksimum Kutu Ağırlığı 30kg Tek bir tam levha: 8.3 ± 0.1 kg ila yaklaşık 13.7 ± 0.4 kg (sırasıyla 75mm ila 120mm kalınlık)
Kaplama / Renk	Katı, yeşil-kahverengi açık kenarlar ve üst-alt yüzeylerde gümüş alüminyum kaplama
Ambalaj	Karton kutulara paketlenmiş önceden kesilmiş şeritler
Paket Boyutu	1230mm x 610mm’ye kadar karton kutular Tam levhalar paletlerde paketlenmiştir: 1210mm x 1210mm
Ölçü Birimi	milimetre (mm)
Kimyasal Özellikler / Güvenlik Veri Sayfaları	Malzeme Veri Sayfası bölüm 3’e bakınız
Boyut / Ölçüler (ürün ve kurulum alan gereksinimi)	Tablo 8 ‘Tedarik Şekli’ bölümüne bakınız
Raf Ömrü	N/A Kuru koşullarda saklayın ve mekanik hasarlardan koruyun

Hareket

Hareket Özellikleri – Giydirme Cephe ve Dış Cephe Sapmaları

Giydirme cephe uygulamalarında, kurulu yangın durdurucunun tüm tasarlanmış hareket hizmet sınırlarına uygun olarak etkili bir şekilde çalışabilmesi önemlidir.

Siderise, giydirme cephe ve kaplama sistemlerinin şu nedenlerle sapma göstereceğini kabul eder:

Pozitif rüzgar yükü
Negatif rüzgar yükü
Yaşamsal yük (işgalci kaynaklı)

Yukarıdaki faktörler EN 13116:2001 kapsamında ele alınmıştır.

Tipik olarak, bir proje aşağıdaki izin verilen sapma sınırlarını belirtebilir:

Bildirilmiş rüzgar yükleri altında, giydirme cephe çerçeve elemanlarının maksimum ön sapması, EN 13116 ile uyumlu olarak, destek veya yapı bağlantı noktaları arasında ölçüldüğünde, L/200 veya 15 mm’den daha az olmalıdır. [EN 13830’dan Alıntı]

Dikey uygulamalar için, cephe sapmasının 15 mm’ye kadar olabileceği durumlarda, dış cephe sisteminin pozitif ve negatif rüzgar yükü durumlarındaki tasarım sapmasını hesaplamanızı öneririz. Ardından, gerekirse sistemin ek tasarım sapmasıyla birlikte Tablolar 2 ila 4’ü takip edin. Cephe sapmasının ürün sıkıştırma gereksinimini aşması beklenen durumlarda, ek malzeme tahsisleri yapılmalıdır. Örneğin, maksimum beklenen cephe sapması 15 mm olduğunda:

Boşluk Genişliği + %10 Sıkıştırma + Cephe Sapması
180 mm boşluk = 180 mm + 18 mm + 15 mm = 213 mm CW-CB/CW-FS

Yangın durdurucu sıkıştırma gereksinimi %10’dan fazla olduğunda, uygulanabilirliğin boşluk genişliğine bağlı olarak değişeceğinden, sahada montaj denemesi yapılmasını öneririz.

Bu faktörler, belirli diğer sistemlerin (örneğin yüksek yoğunluklu malzeme levha ürünleri) uygunluğunu ve kullanımını engelleyebilir.

Bununla birlikte, CW-FS yangın durdurucu sistemleri, benzersiz malzeme yapıları sayesinde cepheye uygulanan döngüsel negatif ve pozitif rüzgar ile yaşamsal yükleri kabul edebildiği için giydirme cephe uygulamaları için son derece etkilidir.

Çevresel

Geri Dönüştürülebilirlik

Taş yünü çekirdek geri dönüştürülebilirdir.

Üçüncü Taraf Onaylı Çevresel Ürün Beyanı (EPD)

Siderise CW Çevresel Bariyerler ve Yangın Durdurucuları, EN 15804+A2 & ISO 14025 / ISO 21930 standartlarına uygun bir Çevresel Ürün Beyanına (EPD) sahiptir (HUB-1301). Daha fazla bilgi için Ürün Kaynakları veya EPD Hub’daki EPD’ye bakınız.

60 Yıllık Tasarım Ömrü

Uzun vadeli dayanıklılığı doğrulamak için, CW Çevresel Bariyerler ve Yangın Durdurucuları, EOTA TR 024 ‘Tip X’ hızlandırılmış yaşlanma testine tabi tutulmuştur. Bu, yağmur, UV, yüksek sıcaklıklar ve donma-çözülme döngülerine maruz kalmayı taklit eden en zorlu kategoridir.

Önerilen uygulamalarda doğru bir şekilde kurulduğunda, CW Çevresel Bariyerler ve Yangın Durdurucularının beklenen hizmet ömrü 60 yıldır.

Ek Bilgiler Mevcuttur

Aşağıdaki Bilgiler Talep Üzerine veya Web Sitesinden İndirilebilir:

Üçüncü Taraf Sertifikasyonu
Performans Beyanı
Çevresel Ürün Beyanı
Malzeme Veri Sayfası
Standart Detaylar
Montaj Talimatları
Montaj Videosu
NBS Teknik Şartname Maddeleri

Teknik Destek

Teknik tavsiye veya destek için lütfen iletişime geçin: technical.services@siderise.com

Montaj Eğitimi veya Şantiye Denetimleri için lütfen iletişime geçin: site.services@siderise.com

Türkiye veya Irak’taki teknik tavsiye veya destek için iletişime geçin: info@nextandco.eu

Bağlam

Bu veri sayfasındaki bilgilerin yayınlanma tarihinde doğru olduğuna inanılmaktadır. Siderise, sürekli ürün geliştirme politikasına sahiptir ve önceden bildirimde bulunmaksızın ürünlerin özelliklerini değiştirme veya düzeltme hakkını saklı tutar. Siderise, bu veri sayfasındaki öneriler dışında açıklanan ürünleri kullanmanın sonuçlarından sorumlu değildir. Siderise ürünlerinin doğru özellikleri veya kurulumu hakkında herhangi bir şüphe varsa uzman tavsiyesi alınmalıdır.
